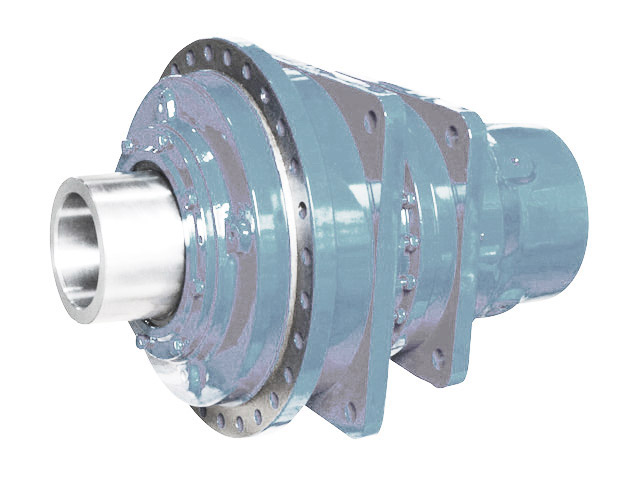

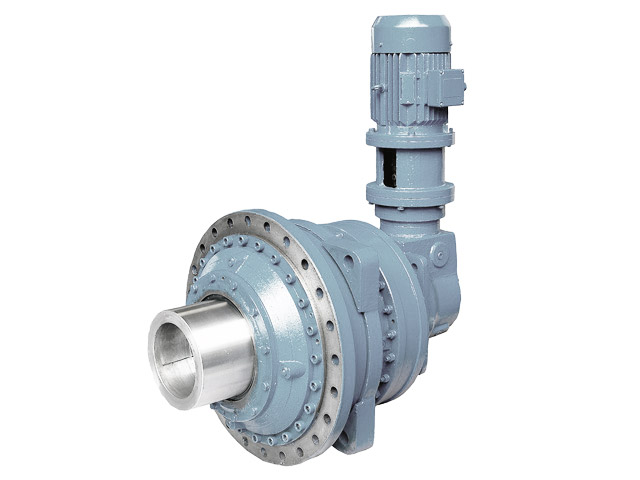

一：P系列行星系列是一种标准化的为高功率，大扭矩的设计的减速机。27种不同尺寸和7种不同型号的行星减速机能达到高至2 600 000 N.m和4000：1 的速比 . 并广泛应用于广泛用于工业冶金设备，建筑材料工业，化学，采矿，石油，运输，造纸，制糖，工程机械等领域。
二：参数：
功率：高至：12000KW
速比：高至 4000:1
输出扭矩：高至2600000 Nm
三：类型说明
|
P系列行星减速机类型 |
|
P2N2级标准型行星减速机 |
|
P2L2级直交轴行星减速机 |
|
P2S2级平行轴行星减速机 |
|
P2K2级直交轴，平行轴行星减速机 |
|
P3N3级标准型行星减速机 |
|
P3S3级平行轴行星减速机 |
|
P3K3级直交轴，平行轴行星减速机 |
四： P系列行星减速机型号与标记
 |
|
|
型号说明 |
上例说明 |
|
减速机类型 DP系列行星减速机 |
DP系列行星减速机 |
|
行星传动级数 2级传动 3级传动 |
二级传动 |
|
传动结构形式 N 标准型 L 带直交轴传动 S 带平行轴传动 K 带直交轴，平行轴传动 |
带平行轴传动 |
|
输出轴形式 AZ: 胀紧盘空心轴 AH 渐开线花键空心轴 BS 平键实心轴 BH 渐开线花键实心轴 |
胀紧盘空心轴输出 |
|
机座号 9-36 |
12 |
|
速比 高达4000 |
80 |
|
安装布置形式 B500-B556 水平 V100-V130 立式 V300-V330 立式 。。。。。 |
安装布置形式为B512B553 水平安装输入轴在右边，扭力臂支撑在下边 |
|
带直交轴传动输入轴旋转方向代号（面对输入轴方向看） CW 顺时针 CCW 逆时针 |
平行轴传动省略 |
|
附件 99 无附件 96 减速机底座 70 电机钟形支座（输入） 71 电机托架 72 电机支架 73 摆动底座 74 钟形支座（输出） 75 扭力臂（一侧） 76 扭力臂（两侧） 77牛扭力轴支撑 |
带减速机底座电机钟形支座（输入） |
优势：
1：良好的分配系统使得机体重量轻而且结构紧凑
2：高效率和最佳的维护周期能节省大量运行成本
3：方便和其他型号的减速机组合。
4：噪音低
5：箱体采用球墨铸铁，大大提高了箱体的刚性及抗震性。
6：箱体内的太阳轮、行星轮、内齿圈及螺旋锥齿轮均采用可控气氛渗碳淬火处理，得到高硬耐磨表面，热处理后全部磨齿，降低了噪音，提高了整机的效率及使用寿命。
