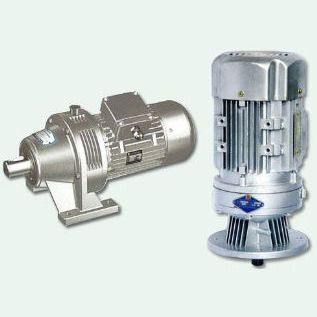

WB微型摆线针轮减速机

详细信息

详细信息

产品概述：

WB系列减速机是依照少齿差行星传动原理，摆线针齿啮合实现减速的一种机械。该机分卧式、立式、双轴型和直联型等装配方式，是冶金、矿山、建筑、化工、纺织、轻工业等行业的首选设备。

性能特点：

1、WB微型摆线减速机采用高速比和高效率单级传动，就能达到1：87的减速比，效率在90％以上，如果采用多级传动，减速比更大。
2、摆线减速机结构紧凑体积小由于采用了行星传动原理，输入轴输出轴在同一轴心线上，使其机型获得尽可能小的尺寸。
3、运转平稳噪声低摆线针齿啮合齿数较多，重叠系数大以及具有机件平衡的机理，使振动和嗓声限制在理想范围。
4、使用可靠、寿命长因主要零件采用高碳铬钢材料，经淬火处理（HRC58～62）获得高强度，并且，部分传动接触采用了滚动摩擦，所以经久耐用寿命长。
5、设计合理，维修方便，容易分解安装，零件个数以及简单的润滑，使摆线针轮减速机深受用户的信赖。

技术参数：

功   率：0.04KW～3KW
转   矩：25N·m～250N·m
传动比：单级：9-87   双级：121-1849

基本型号：

1、单级减速机速比机型有WB65型、WB85型、WB100型、WB120型、WB150型;
减速比分别有9、11、17、23、29、35、43、59、71、87。
2、双级减速比机型有WBE1065型、WBE1285、WBE1510型;
减速比分别有121、187、289、385、473、595、731、989、1225、1849。

选型表格：

机型号	X	1	2	3	4	5	6	7	8	9	10	11	输出转速 r/min (4P/6P)
	B	10A	10	11	12	13	14	14A	15	16	17	18
减速比		输入功率 KW
9		0.75	0.75	1.5	4	7.5	11	-	-	-	-	55	167/11
11								15	18.5	22	45		136/91
17													88/59
23					3	5.5		11			40		60/40
29		0.55		1.1					15	18.5	37		52/35
35			0.55		2.2	4	7.5			15	30	45	43/29
43		0.37			1.5		5.5	7.5	11	11	22		35/23
47			0.37		1.1	3						30	32/21
59		0.25		0.75		2.2	4	5.5	7.5		18.5		25/17
71		-								7.5		22	21/14
87			-	-	0.75	1.5	3	4					17/12
输入转速r/min		1500r/min								1000

机型号	X	31	42	53	63	74	84	85	95	106	117	输出转速 r/min (4P/6P)
	B	110A	120A	131A	141A	142A	152	153	163	174	184
减速比		输入功率 KW
121(11×11)		0.75	1.1	1.5	1.5	3	3	5.5	5.5	11	11	12.4/8.2
187（11×11）		0.55	0.75	1.1				4		7.5 5.5		8.0/5.3
289（17×17）			0.55	0.75	1.1	2.2	2.2	3	4		7.5	5.2/3.5
319（29×11）		0.37	0.37	0.55					3			4.7/3.1
473（43×11）		0.25			0.75	1.5	1.5	2.2			5.5	3.2/2.1
595（35×17）		0.18	0.25	0.37				1.5	2.2			2.5/1.7
731（43×17）					0.55	1.1	1.1	1.1	1.5	4	4	2.0/1.3
841（29×29）										3		1.8/1.2
1003（35×35）					0.37	0.75	0.75		1.1	2.2	3	1.5/1.0
1225（35×35）												1.2/0.8
1505（43×35）										1.5		1.0/0.67
1849（45×43）												0.8/0.54
2065（59×35）												0.72/0.48
2537（59×43）												0.59/0.39
3481（59×59）												0.43/0.29
5133（87×59）												0.29/0.19
输入转速r/min		1500

详细选型参数及尺寸参数:

产品描述：
